ضغط هيدروليكي مع اهتزاز عالي التردد يشكّل الطوب في 15 إلى 20 ثانية.

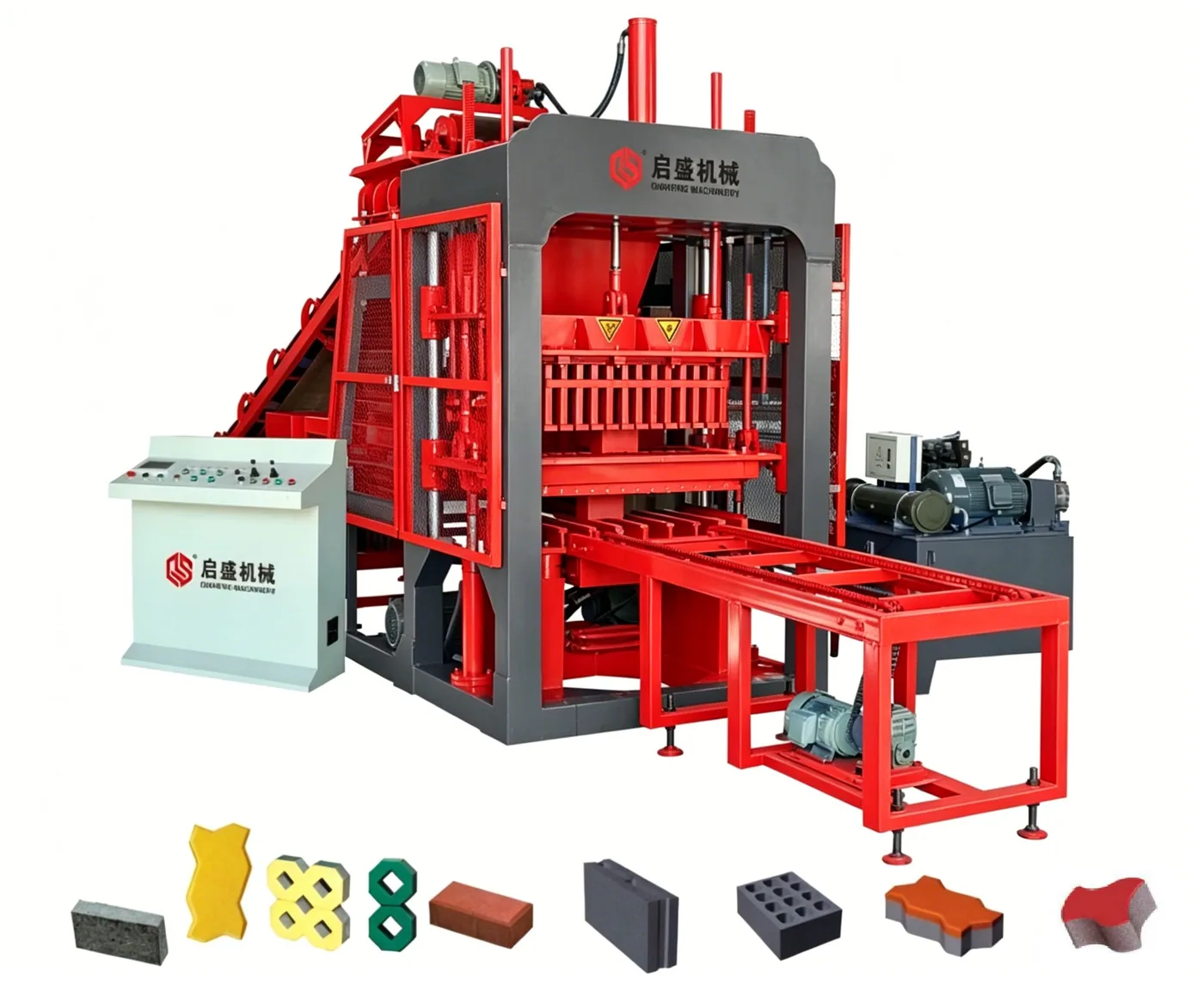

ماكينة QT5-15 ماكينة تشكيل طوب أوتوماتيكية كاملة لمصانع مواد البناء المتوسطة والكبيرة. تشكّل الطوب بالجمع بين الاهتزاز عالي التردد والضغط الهيدروليكي، فيُرصّ الخام بسرعة وانتظام داخل القالب ويخرج المنتج بكثافة عالية وزوايا مستقيمة وتحمل أبعادي ضيق. ويحدد زمن دورة من 15 إلى 20 ثانية إيقاع العمل، وتُنجز الرص بقوة إثارة 58 كيلو نيوتن وضغط تشكيل 25 ميجاباسكال. وتبلغ القدرة المركبة الكلية 37.4 كيلوواط مع محرك تغذية منفصل بقدرة 2.25 كيلوواط. وتدير وحدة PLC وشاشة لمس صناعية التسلسل كاملًا، من التغذية والتوزيع القسري عبر الاهتزاز والكبس إلى فك القالب ودفع الطوب وإعادة البليت. ولمسة واحدة تضبط المعاملات، وتعرض الشاشة الحالة لحظيًا، وتُبلَّغ الأعطال مع تشخيص لا برمز مجرد. ويُلحَم هيكل الماكينة قطعة واحدة ويُعالَج بالإرهاق الزمني، وهو ما يمكّنها من حفظ الدقة تحت الاهتزاز المتواصل. وتتصل ماكينات الخلط والخلاطات والسيور الناقلة ورافعات الرص الأوتوماتيكية مباشرة لتكوين خط كامل.
أو اتصلوا بنا: +86 158 8041 2886
<h2>تشكيل مركّب في دورة من 15 إلى 20 ثانية</h2><p>تشكّل QT5-15 الطوب بالجمع بين الاهتزاز عالي التردد والضغط الهيدروليكي. يُسيّل الاهتزاز الخلطة فتتدفق إلى كل زاوية في القالب، ثم تطبق الوحدة الهيدروليكية ضغط تشكيل قدره 25 ميجاباسكال لتثبيت البنية قبل فك القالب. ويعمل الفعلان في شوط واحد لا في مرحلتين منفصلتين، ويحدد زمن دورة من 15 إلى 20 ثانية إيقاع إنتاج الخط.</p><p>يخرج الطوب بحواف مستقيمة ومقاومة ثابتة وتحمل أبعادي أضيق من متطلب الموقع المعتاد. وحجم البليت ثابت 1,100 × 650 × 20 مم، فيُحدد تجهيز مناولة البليت مرة واحدة ويبقى لبقية عمر الخط.</p><h2>الإدارة والقدرة وبناء الهيكل</h2><p>تبلغ القدرة المركبة الكلية 37.4 كيلوواط، منها محرك مخصص بقدرة 2.25 كيلوواط يحرك صندوق التغذية والتوزيع. وتُنقل قوة إثارة مقدارها 58 كيلو نيوتن إلى القالب، وهي كافية للخلطات الجاسئة منخفضة الهبوط التي تتعب معها ماكينات الاهتزاز وحدها.</p><p>وبُني الهيكل حول إطار لحام ثقيل قطعة واحدة، عُولج بالإرهاق الزمني قبل التشغيل النهائي. وهذا أهم مما يبدو: فالاهتزاز والكبس المتواصلان يشوّهان أي إطار مجمع بالبراغي فقط، وعندما يتشوه الإطار يتغير معه تحمل ارتفاع الطوب. ويبلغ وزن الماكينة 6,900 كجم وبعدها 9,450 × 3,300 × 2,700 مم.</p><h2>تسلسل PLC وتحكم المشغل</h2><p>تدير وحدة تحكم PLC مبرمجة وشاشة لمس صناعية التسلسل كاملًا: تغذية الخام، والتوزيع القسري، والاهتزاز والكبس، وفك القالب ودفع الطوب، ثم إعادة تدوير البليت. وتتناسق كل خطوة مع التي تليها، فتحفظ الماكينة دورة ثابتة دون وقوف مشغل عند القالب.</p><p>تُدخل المعاملات مرة واحدة وتُخزن كوصفات. وتعرض الشاشة حالة الماكينة لحظيًا، وتذكر وظيفة التشخيص المرحلة التي تعطلت لا رقم عطل فقط. ولمصنع ينفذ أنواع طوب متعددة في الوردية نفسها، يقصر ذلك زمن تغيير القوالب.</p><h2>بناء خط طوب متكامل</h2><p>تتصل QT5-15 مباشرة بماكينات الخلط والخلاطات والسيور الناقلة ورافعات الرص الأوتوماتيكية. وخط يُجمع من هذه الوحدات ينقل المواد دون مناولة يدوية بين المحطات، فيخفض تكلفة العمالة والجهد البدني على الطاقم.</p><p>المشترون المعتادون هم منتجو مواد البناء البلدي ومصانع استرجاع المخلفات الصلبة لإنتاج وحدات غير محروقة. وقبل تحديد حجم الخط، يجب الاتفاق على عدد البليتات ومنطقة التصليد، لأن سعة الرص لا سرعة التشكيل هي ما يحد الإنتاج اليومي عادة.</p>
أخبرونا بالإنتاج المستهدف والمواد الخام المتوفرة لديكم، وستحصلون على عرض سعر مفصّل.
| المعيار | QT5-15 |
|---|---|
| الموديل | QT5-15 |
| زمن دورة التشكيل | 15 to 20 seconds |
| القدرة الكلية | 37.4 kW |
| قوة الإثارة | 58 kN |
| ضغط التشكيل | 25 MPa |
| قدرة محرك التغذية | 2.25 kW |
| وزن الماكينة | 6,900 kg |
| أبعاد الماكينة | 9,450 x 3,300 x 2,700 mm |
| مقاس البليت | 1,100 x 650 x 20 mm |
الصور والمعايير أعلاه مرجعية فقط، والحق النهائي في التفسير يعود للشركة. تُؤكَّد المواصفات النهائية في العقد.
أرسلوا متطلباتكم بخصوص QT5-15 وسنعود إليكم بقائمة الماكينات والمخطط والسعر.
استفسار بخصوص: QT5-15, ماكينة تشكيل الطوب الخرساني الأوتوماتيكية QT5-15
